Heutzutage sind Planetenradsätze aus Automatik-Getrieben nicht mehr wegzudenken. Durch die Möglichkeit, mehrere von ihnen hintereinander zu schalten, entstehen mehr Gänge trotz kompakter Bauweise.
Inhaltsverzeichnis

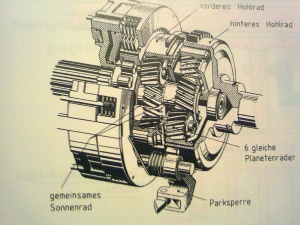

Simpson-Planetenradsatz
Kennzeichen
- Ein gemeinsames Sonnenrad
- Sechs gleich große Planetenräder
- Zwei getrennte Hohlräder
Funktion
Beim Simpson-Satz ist der Planetenradträger des einen Satzes mit dem Hohlrad des Anderen verbunden. Es können drei Vorwärtsgänge und ein Rückwärtsgang geschaltet werden, z.B. 4-Gang-Automatikgetriebe mit einem zusätzlichen Planetenradsatz.
Geschichte
- Thomas Simpson wurde am 20. August 1710 als Sohn eines Webers geboren und brachte sich die Mathematik durch Selbststudium bei.
- Er unterrichtete Mathematik
- Durch seine Arbeiten über Interpolation und Numerische Integration wurde er bekannt.
- Es wurde die Simpson'sche Formel nach ihm benannt.
Ravigneaux-Planetenradsatz
Kennzeichen
- Ein kleines und ein zusätzliches großes Sonnenrad
- Drei lange und drei kurze Planetenräder
- Ein Hohlrad
Funktion
Die langen Planetenräder sind im Ravigneaux-Satz mit dem großen Sonnenrad und den Planetenrädern des kleinen Sonnenrads gleichzeitig im Eingriff. Die Besonderheit dieses Satzes ist der gemeinsame Planetenträger, wodurch eine kompakte Bauweise ermöglicht wird. Es können drei Vorwärtsgänge und ein Rückwärtsgang geschaltet werden, z.B. im 3- und 4-Gang-Automatikgetriebe.
[1] Video Funktion Ravigneaux-Planetenradsatz
Geschichte
Wir haben über den Erfinder Ravigneaux leider nichts finden können.
Wilson-Satz
Aus drei einfachen, hintereinander geschalteten Planetenradsätzen wird der Wilson-Satz gebildet. Er wird im 5-Gang-Automatik-Getriebe verwendet.
Verwendung:
- Es wurde von 1932 bis 1952 eingesetzt
- 1932 im Bugatti Typ 51 und 53
- 1932 im Alvis Firefly
- 1951 im FBW-Unterflur-Autobus
Lepelletier-Satz
Aus einem einfachen, vorgeschalteten Planetenradsatz und einem nachgeschalteten Ravigneaux-Satz bildet sich der Lepelletier-Satz. Er wird im 6-Gang-Kfz-Getriebe verwendet.
Fragen
- Woraus setzt sich ein Lepelletier-Satz zusammen?
- Was unterscheidet den Simpson- vom Ravigneaux-Satz?
- Wodurch wurde Thomas Simpson bekannt?
Planetengetriebe: Bauarten - Antworten
