Frage 1: Welche Beanspruchungs- oder Belastungsarten sind Dir bekannt?

Zug-/Druckbeanspruchungen, Biege-, Schub- und Torsionsbeanspruchungen.

Frage 2: Wovon hängt die Festigkeit von Bauteilen ab?

Die Festigkeit von Bauteilen hängt im wesentlichen von der Belastungsart, vom Werkstoff, von der Temperatur und vom Behandlungszustand eines Bauteils ab.

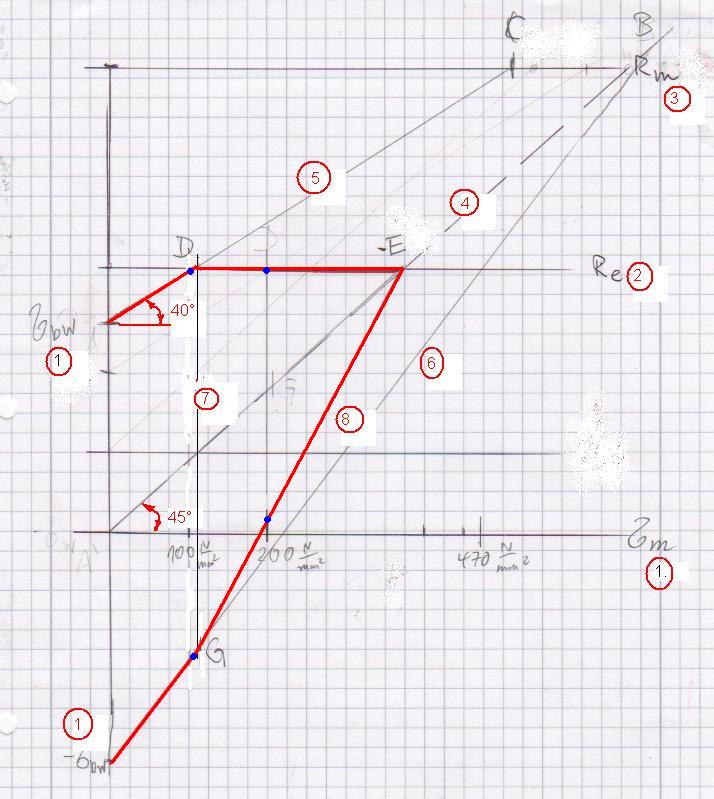

Lösung DFS-Konstruktion nach Smith

a)

  σw= +/- 290 N/mm²

  σu=  -  135 N/mm²

  σo=     335 N/mm²

  σa=     230 N/mm²

  -σa=    230 N/mm²

b)

  σw= +/- 290 N/mm²

  σu=      75 N/mm²

  σo=     335 N/mm²

  σa=     130 N/mm²

  -σa=    130 N/mm²

c) Da der Wert 470 N/mm² nicht mehr innerhalb der sog. "Zigarrenkurve" liegt, können hierfür keine Werte ermittelt werden!

Hier noch das Dauerfestigkeitsschaubild aus dem RM Tabellenwerk zum Vergleich:
