Welche Funktion hat die Kurbelwelle?

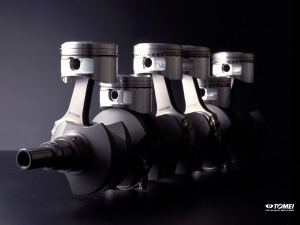

Kurbelwelle, Pleuel & Kolben vom RB26DETT Motor (Nissan Skyline GTR 34)

Die Kurbelwelle eines Verbrennungsmotors setzt die geradlinige Auf- und Abbewegung des Kolbens im Zylinder in eine Drehbewegung um und leitet diese über den Primärantrieb an die Kupplung und das Getriebe weiter.


Aufbau der Kurbelwelle

Kolben und Kurbelwelle sind über das Pleuel miteinander verbunden. Am oberen Ende ist das Pleuel im Kolben gelagert, das untere Ende des Pleuels greift am Hubzapfen der Kurbelwelle an. Der Hubzapfenversatz, das heißt der Abstand des Hubzapfens von der Kurbelwellenmitte, bestimmt den Hub des Kolbens.

Die Kurbelwangen, zwischen denen der Hubzapfen sitzt, sind als Ausgleichsgewichte ausgebildet, um die rotierenden Massen von Hubzapfen und unterem Teil des Pleuels, sowie die oszillierenden Massen des oberen Pleuelteils und des Kolbens zu kompensieren und somit Vibrationen zu verhindern. Die Kurbelwelle ist über die sogenannten Hauptlager im Motorgehäuses gelagert. Über den Primärantrieb gibt sie die Motorleistung an die Kupplung und das Getriebe weiter. Manchmal ist eine der Kurbelwangen als Zahnrad für den Primärantrieb ausgebildet. Bei Viertaktmotoren treibt die Kurbelwelle zudem die Nockenwellen an. Bei fast allen Mehrzylindermotoren sind die einzelnen Hubzapfen gegeneinander versetzt angeordnet. Eine Ausnahme machen nur echte V-Motoren, bei ihnen lagern beide Pleuel auf nur einem Hubzapfen.

Einzelne Elemente einer Kurbelwelle

Fehler beim Erstellen des Vorschaubildes: Datei fehlt
Kurbelwelle
  • Wellenzapfen. Diese laufen in den Hauptlagern und definieren die Drehachse der Welle.
  • Hubzapfen, die die Pleuel aufnehmen. Sie beschreiben im Betrieb eine Kreisbahn um die Drehachse der Kurbelwelle. Der Durchmesser dieser Kreisbahn entspricht genau dem Kolbenhub der Kolben.
  • Wangen, die die Hubzapfen mit den Wellenzapfen verbinden.


Werkstoffe der Kurbelwelle

Kurbelwellen werden aus verschiedenen Werkstoffen gefertigt. Geschmiedete Kurbelwellen sind aus Vergütungsstahl und gegossene Kurbelwellen aus Kugel-Graphitguss.

Fragen zum Thema Kurbelwelle

1. Aus welchen wesentlichen Elementen besteht die Kurbelwelle?

2. Welche Funktion hat die Kurbelwelle?

3. Aus welchen Werkstoffen werden Kurbelwellen gefertigt?


'Antworten zum Thema Kurbelwelle.'
